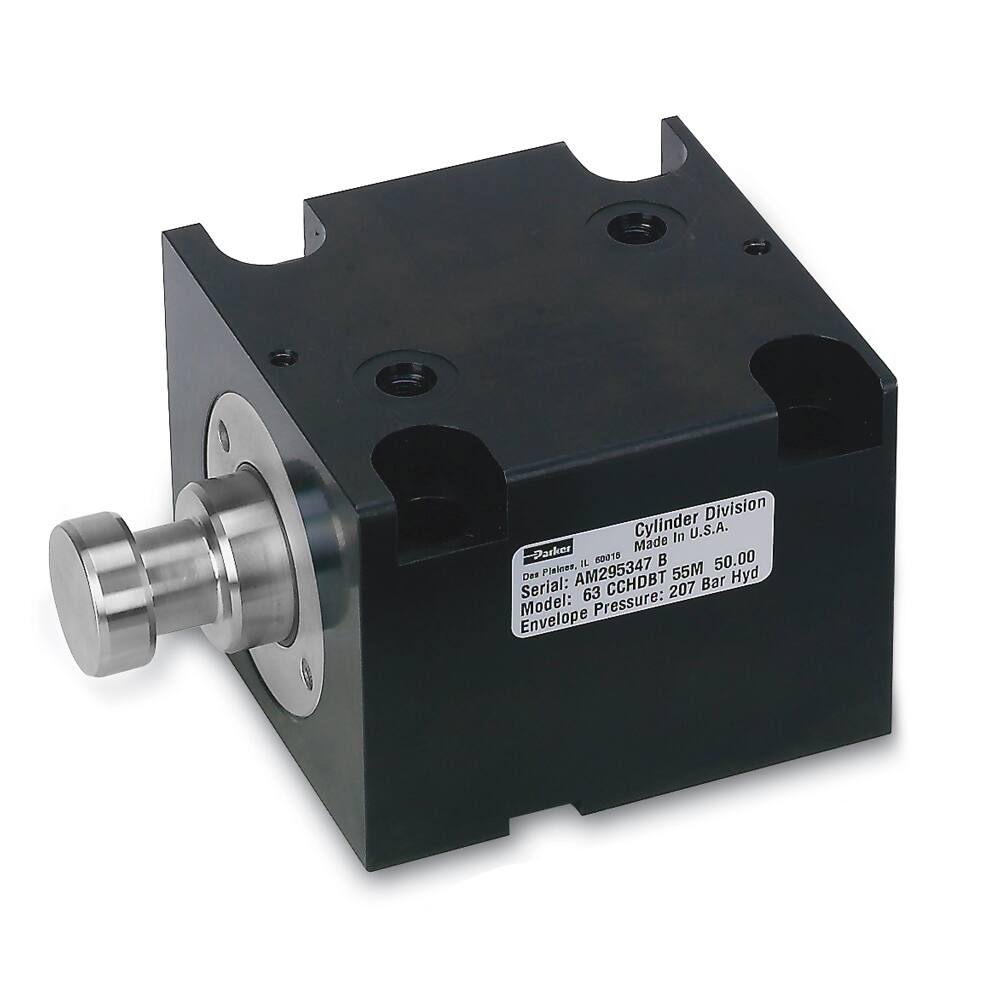

派克CHD系列鋼制缸體油缸適用于大出力要求工況，工作壓力高達207 bar，活塞桿行程可以以1mm為增量，有四種標準活塞桿末端安裝形式可選，此外還可定制。

CHD系列除了行程可以1mm為增量之外，活塞桿末端加工方式多樣，可帶末端行程指示開關，并集成了多種設計特點，可降低停機維護時間，提高系統效率，從而提升機器生產率。

? 主要密封件 – 標準PTFE桿密封有多道翻邊，具有自補償和自釋放功能，能夠承受壓力變化，適應可能存在的機械變形。

? 二級桿密封 – 標準PTFE防塵圈密封 鈩?在油缸伸出階段清除粘在活塞桿上的油膜，回縮過程中清潔活塞桿。

? 非金屬耐磨帶 – 油缸內部沒有金屬之間的摩擦副，提高油缸的承載能力。

? 雙向活塞密封 – 增強型PTFE密封圈能夠提供無泄漏性能

? 可選導向Gland ?– 更長的導向Gland增大了接觸面積，能夠延長維修周期，提升油缸與負載方向一致的能力

? 油口選項 – 可選底座安裝，提升機器設計的自由度

每一個CHD系列油缸出廠前均經單獨測試，性能優良，無泄漏，質保18個月。

技術參數 ?

標準 – 參考 ISO 16656:2004

工作壓力 – 高達207 bar

標準工作流體 – 液壓油

溫度范圍 – -23°C 到 +121°C (取決于密封)

缸徑 – 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm

行程 – 12mm, 14mm, 18mm, 22,mm, 28mm, 36mm, 45mm

標準安裝類型 – 13種類型: T, TN, TR, A, AM, AN, AR, MN, MR, J, H, C, CN

桿徑 – 高達125mm (可以1mm為增量)取決于缸徑

桿末端 – 四種標準選項，或按要求定制

桿布置 – 單活塞桿和雙活塞桿可選

其他信息:

? ?球墨鑄鐵鍍鋅，加長Gland導向增大受力面積

? ?PTFE密封件，雙唇防塵圈密封

? ?活塞桿鍍鉻

? ?一體工球墨鑄鐵活塞設計

? ?增強型PTFE雙向密封圈

? ?SAE

O

形圈油口, NPTF油口，BSPP油口可選
